home
製品情報
RTV

RTV

常に研究する姿勢で、より優れた技術や製品を開発します。

SS/PSA

  • RTV製品紹介
  • RTV製品グレード

RTV(Room Temperature Vulcanization : 常温硬化型)

RTVは珪素を主原料としたシリコーン樹脂の独特な特性である耐熱性、難燃性、防音性、密閉性などを利用し特別な硬化構造を考案したもので、常温で硬化したシリコーンフォームです。

現在、大型建物、ホテル、デパート、原子力(火力)発電所、化学(精油)工場などの火災による大型事故が予想される特殊建築物の軟化防止のため、火災に対する完璧な防火シーリング剤が要求されています。このような建築物はケーブル、パイプライン、ダクトなどが建物内部を垂直あるいは水平に貫通し火災の拡散を主犯となることもあり有害ガスの通路となり多くの人命被害や財産被害を発生させる原因になります。

そのためガスおよび火災拡散の原因地域に開口部(Opening)などを効果的に密閉させ火災保護、放射線遮断、有毒ガス遮断などの役割を果たすことのできるRTVフォームを使用します。

火災が発生すると火炎や高温による人命被害より有毒ガスの窒息による人命被害が主原因を成しています。HRS RTVフォームは火災時の有毒ガスが放出されないため有毒ガスから安全です。





RTV Foamの特性

1. 防火特性(ファイアストップ)が優れています。

シリコーンの主成分であるシリコーンフォームはFS012, KSF 2842, UL-1479, ASTM E-814およびASTM E-84の試験方法によって試験した結果優れた性能の防火力が認められています。その理由は主成分が珪素からなっているためシリコーンフォームは熱を遮断してくれ、熱を受けるとセル内部の空気が膨張し壁と壁の間をタイトに密着させ火災の拡散を防止します。

2. 密閉性(ガスタイト)に優れています。

シリコーンフォームは独立気泡(Closed Cell)からなっており熱を受けるとより膨張して開閉されている開口部位をよりタイトに密閉させ有毒ガス、酸素などを遮断してくれます。さらに防音、防水、防湿効果もたいへん優れています。

3. 弾性および振動、衝撃吸収力がたいへん優れています。

シリコーンフォームはシリコーンゴム弾性体のスポンジで硬化した弾性体です。このシリコーンフォームは半永久的な弾性力を維持し振動、衝撃を完璧に吸収しひび割れ防止の役割とあわせて相対建築資材の熱膨張、収縮に対応し完璧な役割を果たします。

4. 改·補修がたいへん便利です。

シリコーンフォームですのでいつでも改修、補修しようとする場合には必要部位をたやすく取り出し追加施工が便利で再度注入すると完璧なシーリングが成されます。しかし、小さなパイプやケーブルの場合にはそのまま再施工も可能です。

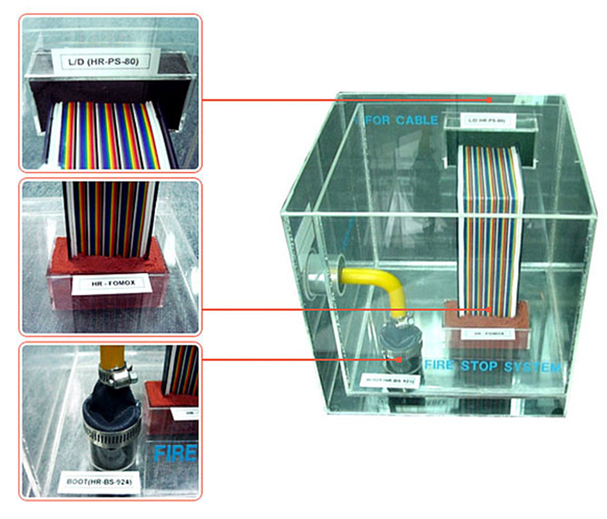

RTV Foam 応用モデル





DM(Dental Impression Materials : 歯科用印象材)

歯科用印象材は、歯科補綴治療の過程中に使用される重要な材料として口腔内の状態を複製して陰型を得る材料です。 付加重合型シリコーンゴム印象材は、このような目的に最もよく適合されているものであって、既存使ったAgarとAlginate印象材やポリ硫化、ポリエステルと縮合型シリコーンゴム印象材に比べて印象採得時の精度が高く、硬化後のサイズ変化が少なく、作業時間と硬化時間が短く、弾性回復力が優れています。
HRSシリコン歯科用印象材(Dental Impression Materials)は、親水性付加重合型シリコン印象材として縮合型/付加重合型シリコン印象材が持っている問題である歯の表面の水分による低濡れ性を改善し、優れた濡れ性特性を持っています。
歯科用印象材は、粘度によってLight、Regular、Heavy、Puttyで区分されて使用されます。

DM 適用分野



製品お問い合わせ : 平澤(ピョンテク)工場 営業チーム / 82-31-655-8822

RTV製品情報
  • HR-PS-80 (Low Density Silicone RTV)

    区分 特性 A液 B液
    硬化前 主成分 シリコン シリコン
    粘度 (23℃) 45~90Poise 45~90Poise
    比重 (23℃) 1.05~1.10 1.05~1.10
    混合比 1 : 1
    混合後の作業時間 2~5分
    完全硬化時間 24時間
    保管温度 32℃ Max
    硬化後
    膨張率 200~300%
    密度 14~28 lb/ft3
    Cellの構造 Closed Cell
    使用可能な温度 -70℃~200℃
    燃焼時の酸素要求量 >28
    製品の毒性の有無 無し
    耐火性 T/F級 (FS012, KSF2842, UL-1479, ASTM E-814)
    内放射性 1×108Rad (ASTM E-1027)
    Ventilation Seal No leakage with 5” of water pressure head
    Flame Spread Index (ASTM E-84) 25 or less
    Asbestos Free Yes
    Hallogen Free Yes
  • 用途

    Fire Barrier(放火エリア)の開口部と貫通部の密閉材として使用

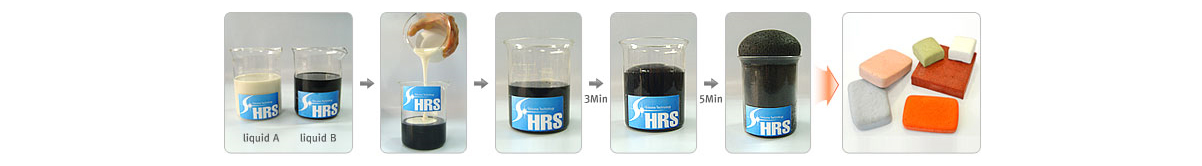

    特性

    •A/B各5分混合、重量/体積1:1で
     約1分混合した後
    •完全硬化は24時間 (Snap time 約3分)
    •温度に応じて多少違いはあります。

  • HR-PS-120 (Medium Density Silicone RTV)

    区分 特性 A液 B液
    硬化前 主成分 シリコン シリコン
    グレー
    比重 (23℃) ≥1.31 ≥1.31
    混合比 1 : 1
    混合後の作業時間 30分以内
    完全硬化時間 24時間
    保管温度 32℃ Max
    硬化後 グレー
    密度 ≥82 lb/ft3
    使用可能な温度 -70℃~200℃
    燃焼時の酸素要求量 >28
    製品の毒性有無 無し
    耐火性 T/F級 (FS012, KSF2842, UL-1479, ASTM E-814)
    内放射性 1×108Rad (ASTM E-1027)
    Flood Seal ≤0.01Gallon Min. @15psi
    Comoartment Pressurization ≤0.001CFM/ft/psi
    @Steam 圧力差 8psi
    Ventilation Seal No leakage with 5” of water pressure head
    Flame Spread Index (ASTM E-84) 25 or less
    Asbestos Free Yes
    Hallogen Free Yes
  • 用途

    Fire, Pressure Barrierの開口部と貫通部の密閉材として使用

    特性

    •A/B各5分混合、重量/体積1:1で
     約3~5分混合した後
    •完全硬化は24時間 (Snap time 約40~60分)
    •温度に応じて多少違いはあります。

  • HR-PS-140 (High Density Silicone RTV)

    区分 特性 A液 B液
    硬化前 主成分 シリコン シリコン
    グレー
    比重 (23℃) ≥2.25 ≥2.25
    混合比 1 : 1
    混合後の作業時間 30分以内
    完全硬化時間 24時間
    保管温度 32℃ Max
    硬化後 濃いグレー
    密度 ≥140 lb/ft3
    使用可能な温度 -70℃~200℃
    燃焼時の酸素要求量 >28
    製品の毒性の有無 無し
    耐火性 T/F級 (FS012, KSF2842, UL-1479, ASTM E-814)
    内放射性 1×108Rad (ASTM E-1027)
    Flood Seal ≤0.01Gallon Min. @15psi
    Comoartment Pressurization ≤0.001CFM/ft/psi
    @Steam 圧力差 8psi
    Ventilation Seal No leakage with 5” of water pressure head
    Flame Spread Index (ASTM E-84) 25 or less
    Asbestos Free Yes
    Hallogen Free Yes
  • 用途

    Fire, Pressure 及び Radiation Barrierのガンマ線遮断が必要な開口部と貫通部の密閉材として使用

    特性

    •A/B各5分混合、重量/体積1:1で
     約3~5分混合した後
    •完全硬化は24時間 (Snap time 約40~60分)
    •温度に応じて多少違いはあります。

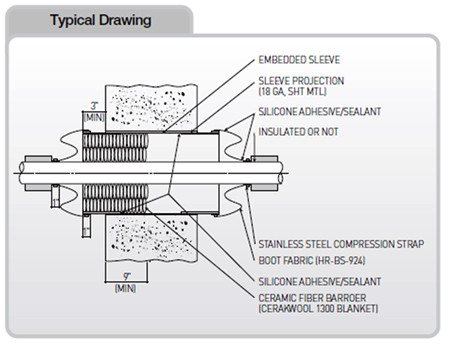

  • HR-BS-924 (Boot Fabric)

    特性
    Thickness .031”(0.79mm)min
    Service Temperature 200°F min
    내방사선 1×108Rad (ASTM E-1027)
    Flood Seal ≤0.01Gallon Min. @15psi
    Compartment Pressurization Seal ≤0.001CFM/ft/psi @Steam 圧力差 8psi
    Ventilation Seal No leakage with 5” of water pressure head


  • 用途

    Fire, Steam Line BarrierのPipeとConduitからMovementがあった場合Sleeve & Pipeの上に設置

DM製品紹介
  • Sildent Light Body

    物理的および機械的特性 特性数値
    粘稠度(mm) > 36 mm
    混合時間(秒) Cartridge Type 自動混合
    混合比 Base : Catalyst 1 : 1
    作業時間(秒) 1分40秒以内
    Base : Green Catalyst : White
    硬化時間 (分) 4分以内 (口腔内)
    圧縮時変形率 (%) 10 %以内
    弾性回復率 (%) > 99.5 %
    サイズ変更 (%) 0.2 %以内
    微細部再現性 (mm) 0.02 mm再現
    Affinity with plaster (mm) 0.05 mm再現
    適用範囲 メリット
    •クラウンとブリッジの印象採得
    •インレイとオンレー印象採得
    •機能的な印象採得
    •インプラント印象採得
    •義歯および部分義歯印象採得
    •優れた流動性
    •優れた親水性
    •変形に強い優れた引裂
    •Snap-set 技術による正確な作業時間
    •優れた安全性
    •優れた微細再現
  • 保存温度: 12℃ to 25℃

  • Sildent Regular Body

    物理的および機械的特性 特性数値
    粘稠度 (mm) 31 ~ 41 mm
    混合時間(秒) Cartridge Type 自動混合
    混合比 Base : Catalyst 1 : 1
    作業時間 (秒) 1分40秒以内
    Base : Blue Catalyst : White
    硬化時間 (分) 4分以内 (口腔内)
    圧縮時変形率 (%) 10%以内
    弾性回復率 (%) > 99.5 %
    サイズ変更 (%) 0.2%以内
    微細部再現性 (mm) 0.05 mm再現
    Affinity with plaster (mm) 0.02 mm再現
    適用範囲 メリット
    •クラウンとブリッジの印象採得
    •インレイとオンレー印象採得
    •機能的な印象採得
    •インプラント印象採得
    •義歯および部分義歯印象採得
    •優れた変形後の回復
    •優れた親水性
    •変形に強い優れた引裂
    •優れた安全性
    •優れた微細再現
  • 保存温度: 12℃ to 25℃

  • Sildent Heavy Body

    物理的および機械的特性 特性数値
    粘稠度 (mm) 35 mm以内
    混合時間(秒) Cartridge Type 自動混合
    混合比 Base : Catalyst 1 : 1
    作業時間 (秒) 1分40秒以内
    Base : Purple Catalyst : White
    硬化時間 (分) 4分以内 (口腔内)
    圧縮時変形率 (%) 10 %以内
    弾性回復率 (%) > 99.5 %
    サイズ変更 (%) 0.2 %以内
    微細部再現性 (mm) 0.05 mm再現
    Affinity with plaster (mm) 0.05 mm再現
    適用範囲 メリット
    •クラウンとブリッジの印象採得
    •インレイとオンレー印象採得
    •機能的な印象採得
    •インプラント印象採得
    •義歯および部分義歯印象採得
    •優れた変形後の回復
    •優れた親水性
    •変形に強い優れた引裂
    •長持ちされる寸法安定性
    •優れた微細再現
    •口腔から容易に除去
  • 保存温度: 12℃ to 25℃

  • Sildent Putty

    物理的および機械的特性 特性数値
    粘稠度 (mm) 18.88
    混合時間(秒) Jar Type 手動混合 (60秒)
    混合比 Base : Catalyst 1 : 1
    作業時間 (秒) 3分50秒
    Base : Violet Catalyst : White
    硬化時間 (分) 5分분 (口腔内)
    圧縮時変形率 (%) 2.4
    弾性回復率 (%) 99.5
    サイズ変更 (%) 0.11
    微細部再現性 (mm) 75㎛再現
    適用範囲 メリット
    •クラウンとブリッジの印象採得
    •インレイとオンレー印象採得
    •機能的な印象採得
    •インプラント印象採得
    •義歯および部分義歯印象採得
    •口腔からの短いセッティングタイム
    •べたつくがなく柔らかく簡単混合可能
    •気泡が発生しない
    •優れた機械的性質
    •優れた微細再現
    •親水性
  • 保存温度: 12℃ to 25℃

  • Sildent Tube

    物理的および機械的特性 特性数値
    粘稠度 (mm) 35 mm以内
    混合時間(秒) Tube Type 30秒
    混合比 Base : Catalyst 1 : 1
    作業時間 (秒) 1分40秒以内
    Base : Purple Catalyst : White
    硬化時間 (分) 4分以内 (口腔内)
    圧縮時変形率 (%) 10 %以内
    弾性回復率 (%) > 99.5 %
    サイズ変更 (%) 0.2 %以内
    微細部再現性 (mm) 0.05 mm再現
    Affinity with plaster (mm) 0.05 mm再現
    適用範囲 メリット
    •クラウンとブリッジの印象採得
    •インレイとオンレー印象採得
    •機能的な印象採得
    •インプラント印象採得
    •義歯および部分義歯印象採得
    •優れた変形後の回復
    •優れた親水性
    •変形に強い優れた引裂
    •長持ちされる寸法安定性
    •優れた微細再現
    •口腔から容易に除去
  • 保存温度: 12℃ to 25℃




E-mail : admin@hrssilicone.com / bhjin@hrssilicone.com
ソウル事務所 : (07333)Yeongdeungpo-gu, Seoul, Korea International Finance Line 70 (Yeouido-dong) Miwon Building 1605 I TEL : 82-2-780-6156 I FAX : 82-2-785-7643
平澤(ピョンテク)工場 : (17998)Gyeonggi-do Pyeongtaek City Pangseong-eup Chupal Industrial Complex 2 Road 7 I TEL : 82-31-655-8822 I FAX : 82-31-691-5901
牙山(アサン)工場 : (31401)103-15, Sinbongil, Yeongin-myeon, Asan-si, Chungcheongnam-do I TEL : 82-41-543-4003 I FAX : 82-41-543-4006
中国工場 : (215131)Plant 1, Science & Technology Park No.777 Kangyuan Road, Suzhou Xiangcheng Economic Development Zone I TEL :86-512-6939-0288 I FAX : 86-512-6618-9388
COPYRIGHT(C) 2015 HRS Co., Ltd., ALL RIGHT RESERVED MANAGER LOGIN
